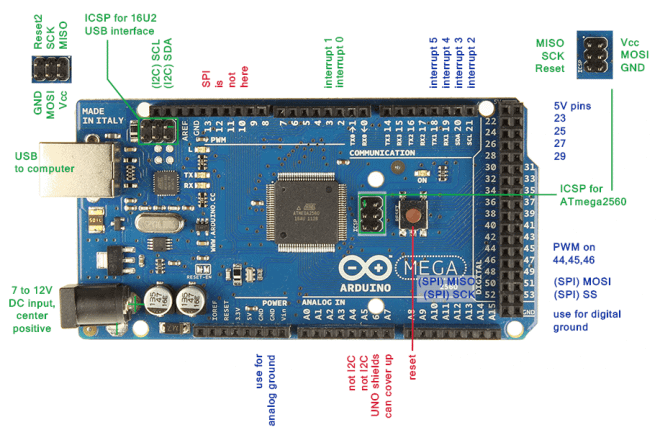

Распиновка, схема и заметки по Arduino Mega 2560

Плата Arduino Mega 2560 предназначена для создания проектов, в которых не хватает возможностей обычных Arduino Uno. В этом устройстве максимальное из всех плат семейства Arduino количество пинов и расширенный набор интерфейсов. Также у Arduino Mega больше встроенной памяти.
В этой записе собрана вся полезная информация по данной плате и микроконтроллеру mega 2560

ПинАдресация в скетчеСпециальное назначениеШИМ
Цифровой пин 00RX (Serial)
Цифровой пин 11TX (Serial)
Цифровой пин 22Вход для прерываний 0ШИМ
Цифровой пин 33Вход для прерываний 1ШИМ
Цифровой пин 44ШИМ
Цифровой пин 55ШИМ
Цифровой пин 66ШИМ
Цифровой пин 77ШИМ
Цифровой пин 88ШИМ
Цифровой пин 99ШИМ
Цифровой пин 1010ШИМ
Цифровой пин 1111ШИМ
Цифровой пин 1212ШИМ
Цифровой пин 1313Встроенный светодиодШИМ
Цифровой пин 1414TX (Serial3)
Цифровой пин 1515RX (Serial3)
Цифровой пин 1616TX (Serial2)
Цифровой пин 1717RX (Serial2)
Цифровой пин 1818TX (Serial1)Вход для прерываний 5
Цифровой пин 1919RX( Serial1)Вход для прерываний 4
Цифровой пин 2020I2C SDAВход для прерываний 3
Цифровой пин 2121I2C SCLВход для прерываний 2
Цифровой пин 22-4322-43
Цифровой пин 4444ШИМ
Цифровой пин 4545ШИМ
Цифровой пин 4646ШИМ
Цифровой пин 4747
Цифровой пин 4848
Цифровой пин 4949
Цифровой пин 5050MISO
Цифровой пин 5151MOSI
Цифровой пин 5252SCK
Цифровой пин 5353SCL
