Устанавливаем датчик Холла на канальный центробежный вентилятор ВЕНТС ВКМ 200

Возникла задача управлять достаточно мощным вытяжным вентилятором в серверной комнате с помощью микроконтроллера.

Управлять планируется с помощью PSM (Pulse Skip Modulation) так как покупка частотника – дело дорогое.
Соответственно нужно знать что там происходит, а значит – считывать обороты мотора.

Оптимальный по надежности способ – датчик Холла.
Увы на рынке не нашел голого датчика, поэтому купил автомобильный датчик с ВАЗ.

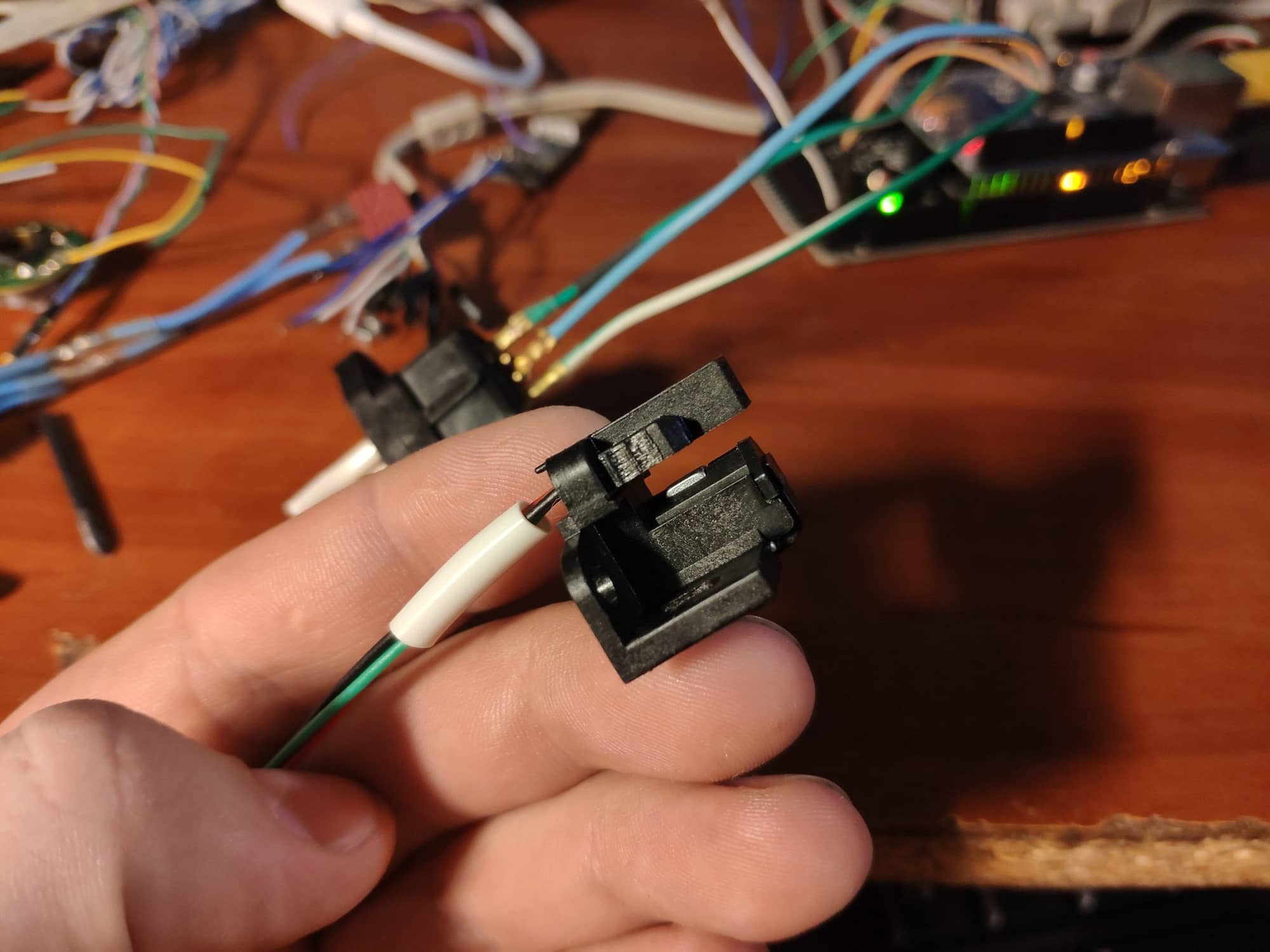

датчик холла ВАЗ

Так как он должен стоять в трамблере, подразумевается что он находится всегда напротив магнита. В его корпусе вы можете видеть магнит. В трамблере шторка проходя между магнитом и датчиком – инвертирует сигнал и происходит искра.
Нам это не нужно. Нам нужен только датчик холла.
Отрезаем все лишнее!

С задней стороны датчика в пластике есть экран – чтобы на датчик не влияли помехи, и срабатывал он только со стороны магнита. Его убираем, потому что удобнее как раз чтобы магнит был с этой стороны!

Клеим на ротор турбины неодимовый магнит, предварительно сняв с него блестящее покрытие для лучшей адгезии. Клеил я на герметик, это уже не первый раз – держит отменно.

Из куска алюминиевого уголка делаем крепеж для датчика холла

После этого закрепляем эту конструкцию на корпусе турбины

Ну и в конце этой истории – немного теории:
1. Датчик Холла нормально работает при напряжении 4.8В+
2. Сигнальный провод нужно подтянуть резистором к питанию МК (10-20кОм)
3. Рамку нужно делать максимально тонкую, потому что турбина эта дует очень сильно, прогоняя через себя около 950 кубов в час.
Любые препятствия рядом с колесом, даже такие маленькие как моя конструкция – вызывают срыв потока и лишний шум.

Расстояние между магнитом и датчиком холла – примерно 1.5-2мм
У рабочего колеса отсутствуют любые люфты, стоит мертво, поэтому риск задеть датчик холла отсутствует.

На выполнение этой работы было потрачено два вечера, примерно 4 часа работы.

Если будете делать что то подобное и будут вопросы, пишите – я всегда рад помочь и поделиться опытом.

Будьте здоровы!
